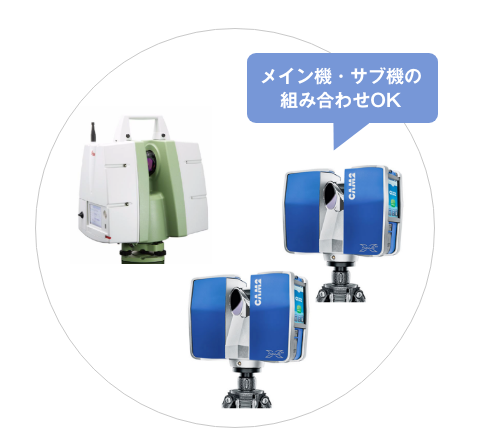

Leica ScanStation C10

3Dレーザースキャナー ライカ

業界トップクラスのレーザースキャナー ScanStation シリーズに スキャナー、バッテリー、コントローラ、大容量データストレージ、ビデオ カメラ等を1台にコンパクトに搭載したオールインワン・システム ScanStation C10 が加わりました。他の追随を許さない生産性、汎用性、 操作性でさまざまな対象物をAs-built計測する次世代レーザー スキャナーの登場です。

ライカ ScanStation C10の特徴

オールインワンシステム

ScanStation C10 は、高精度で長距離を高速フルドーム計測するための機能を1台に統合しています。 キーとなるのはSmart X-MirrorTM デザインです。 360°高速自動スキャンが可能な回転ミラー設計を採用し、高速で計測を行うと共に内蔵の高精度ビデオカメラで高精細に現場状況を確認できますので、ターゲットもスピーディに観測可能です。また、取得された高精細イメージで高精度のテクスチャ・マッピングも効率的に行えます。

高い汎用性

広い計測範囲、トラバース測定、高精度、そして優れた計測距離を誇る ScanStation C10 は、作業負担を軽減しながらさまざまなアプリケーション、そしてさまざまな現場で活用することができます。

高い操作性

ScanStation C10 は、夕ーゲットスキャンを3Dで確認できる卜ータルステーション感覚のカラーグラフィックコントローラーをはじめ、ユーザーフレンドリーな設計です。また、ラップトップPCをご使用いただくと、さらに包括的な結果を確認することが可能です。

3Dスキャナー販売・レンタルや
計測業務のお問い合わせはこちらへ

ScanStation C10の仕様・スペック

一般

装置概要 コンパクトで高速な2軸コンペンセー夕ー搭載レーザー スキャナー、測量用途に適合した精度、測定距離、測定視野 を有する、ビデオカメラ、レーザー求心装置内蔵
ユーザーインターフェース オンボード コントロールまたはノートブック/タブレットPC
データ保存 内蔵ハードディスクまたは外部PC
力メラ 自動露出、ズーム機能付きの高解像度デジタルビデオカメラ

性能

単発測定精度
 座標*
 距離*
 角度(水平/鉛直)


6 mm
4 mm
12″

モデリング表面精度** 2 mm
ターゲット測定精度*** 2 mm (標準偏差)
2軸コンペンセーター On/Off 切替可、分解能1”、補正範囲±5’、精度1.5”

*1~50mの範囲、1シグマ
** 対象モデルをモデリングした際の使用コマンドによる
*** HDS夕ーゲットのフィッティング アルゴリズムによる

レーザースキャニングシステム

レーザータイプ パルス方式半導体レーザー
レーザー波長 532 nm 可視光(緑)
レーザークラス 3R (IEC 60825-1)
測定範囲 300 m@反射率90%、134 m@反射率18%
(最短測定可能距離 0.1 m)
スキャンスピード 最大50,000点/秒(瞬間値)
スキャン分解能
 スポット径
 計測密度

0-50 m : 4.5 mm (FWHH) ; 7 mm : (ガウス分布による)
任意設定 最小<1 mm ; (計測密度の制限内)
測定範囲
 水平
 鉛直
 視準

360°(最大)
270°(最大)
視差なし、内蔵ズームビデオ
スキャニング機構 水平回転する本体の鉛直回転ミラー、 Smart X-MirrorTM による自動スキャン
データ保存容量 80 GB (内蔵HDD)
コミュニケーション IPアドレスの自動割当て、イーサネット
内蔵力ラービデオカメラ 17°×17°(1画像)1920×1920ピクセル(4メガ)、360°×270°: 230画像 ズーム、自動露出調整機能付ビデオカメラ
オンボード ディスプレイ フルカラータッチスクリーンディスプレイ タッチぺン付き、 QVGA (320×240ピクセル)
整準 円形気泡管およびオンボードコントロールまたは Cyclone の電子気泡管
データ転送 イーサネットまたは USB 2.0 デバイス

レーザー求芯装置

レーザークラス2 (IEC 60825-1)
センタリング精度 : 1.5 mm@1.5 m
レーザーポイント径 : 2.5 mm@1.5 m

外観

スキャナー
 寸法 (D×W×H)
 重量

238 mm x 358 mm x 395 mm
13 kg (バッテリーなし)
内部バッテリー
 寸法 (D×W×H)
 重量

40 mm x 72 mm x 77 mm
0.4 kg
外部バッテリー
 寸法 (D×W×H)
 重量


95 mm x 248 mm x 60 mm
1.9 kg

ACパワーサプライ
 寸法 (D×W×H)
 重量

85 mm x 170 mm x 41 mm
0.9 kg
