Calibry / Calibry miniの即日レンタル・製品販売お任せください
3D測量・レーザースキャニング専門のソーキ販売では、多数の在庫とご提案で急な計測業務や製品レンタルに対応しております。
即日発送も対応
すぐ使える構成
販売・レンタルや計測業務のご依頼なら
株式会社ソーキ販売では、3D測量に関わる業務のご相談、購入・レンタルを承ります。現在の製品の販売価格などについてはWEBフォームよりお問い合わせください。
Calibry
Calibryは、長さ0.2mから10mのオブジェクトをキャプチャすることを目的としたハンドヘルド3Dスキャナーです。中型から大型の物体（人の顔、体の部分、全身スキャン、自動車のエンジンや自動車全体を含む大型物体）の3Dスキャンを可能とします。 その名前は、その小さいサイズと信じられないほどのスピードで知られているCalibry（別名「ハチドリ」）のイメージを連想させます。それはまた、正確で、正確な “calibrated “という言葉にも通じるものがあります。
スキャナー本体にメモリーは搭載しておらず、計測データは通信ケーブルを介して直接PC内メモリーに保存。その後、計測データを専用ソフトウェア（CalibryNest）で解析処理します。
動画ギャラリー
車のスキャン動画
スキャナーの使い方
Calibry Miniの紹介
Calibryの活用例
3つのキャプチャモード
3つのキャプチャモードの中から選択し、高精度な位置合わせ（点群合成）を実現
ジオメトリ
対象物または周辺の「特徴点」を自動で認識して位置合わせを行う。
マーカー
付属の専用マーカーを対象物または周辺に貼り付け、自動認識で位置合わせを行う。
テクスチャ
スキャンと同時に取得した写真情報から自動でパターンを認識して位置を合わせを行う。
利用イメージ
Scan
Point cloud
Model
Calibry Mini

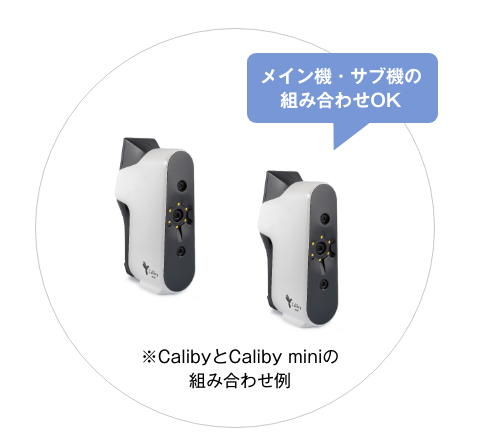

Calibry Miniは、小型のオブジェクト（長さ20mmから300mm程度）をデジタル化するために設計されたハンドヘルド3Dスキャナーです。 CalibryとCalibryMiniで併用計測したデータを専用ソフトウェアで合成することが可能です。この技術を使うことにより計測対象物の大きさや複雑さに対応が可能です。
Calibry Miniの特徴
スピーディ
Calibry Miniは、人体解剖学の複雑な部分を素早くキャプチャします。形成外科や顎顔面外科では、耳、唇、鼻のデジタル化に使用されています。整形外科や義肢装具の専門家は、ミニを使って手や足をスキャンし、カスタムの装具やその他の矯正装置を作成しています。
オールインワン
Calibry Miniには、補完的で無制限のCalibry Nestソフトウェアが付属しており、予算が限られている学校に最適なソリューションとなっています。1台のデバイスに投資し、教室のすべてのコンピュータにソフトウェアをインストールします。生徒は授業中にMiniを使ってハンズオンを体験し、その後、研究室の時間や自宅で自分のペースで収集した3Dデータを使って作業することができます。
フルカラー
Calibry Miniは、遺物をフルカラーでデジタル化することが可能です。 考古学の世界でもその力を発揮します。 飛行機にも簡単に持ち運べます。
Calibry Nest
Calibry Nestは、Calibry専用のデータ処理ソフトウェアとしてPCで動作します。 計測した生データを取り込み、点群合成、ノイズ処理、メッシュ化、モデリング、穴埋め、メッシュの簡略化、テクスチャの適用など、すべてこのプログラムで行うことができます。 作成した3Dモデルは、OBJ、STL、PLY、WRLのフォーマットでエクスポート可能です。 出力データは、各フォーマットに対応する3Dソフトウェアで編集することが可能です。 3Dプリンターで出力してレプリカを作成することも可能です。
生データ
レジストレーション
３Dメッシュ サーフェイスモデル
テクスチャ貼付
ハードウェア仕様
| Calibry | Calibry Mini | ||||||||||||||||||
| Max Accuracy (最大精度) | 0.1 mm | 0.07 mm | |||||||||||||||||
| Accuracy over distance (距離に応じた精度) | 1m以上で最大0.1mmまで | ||||||||||||||||||
| Point resolution (点分解能) | 0.6 mm | 0.15 mm | |||||||||||||||||
| Depth of view (視野の深さ) | 550 – 950 mm | 180 – 300 mm | |||||||||||||||||
| Field of view (視野) | Min – 280 x 360 mm | Min – 86 x 115 mm | |||||||||||||||||
| Max – 490 x 650 mm | Max – 144 x 192 mm | ||||||||||||||||||
| Texture (テクスチャ) | 対応 | ||||||||||||||||||
| Texture resolution (テクスチャの解像度) | 2.3 MP | ||||||||||||||||||
| Light source (光源) | White LED | Blue LED | |||||||||||||||||
| Frame Rate (フレームレート) | 25-30 fps | ||||||||||||||||||
| Data Acquisition speed (データ取得速度) | 300万点/秒 | 100万点/秒 | |||||||||||||||||
| Multi-core processing (マルチコア処理) | 対応 | ||||||||||||||||||
| Weight (重量) | 900ｇ | ||||||||||||||||||
| Touchscreen (タッチスクリーン) | 有り（４インチ） | ||||||||||||||||||
| Software (ソフトウェア) | 専用３D解析ソフト・CalibryNEST | ||||||||||||||||||
| Operating temperature (動作温度) | +5℃ ～ +40℃ | ||||||||||||||||||
| Dimensions (寸法) | 165 x 85 x 274 mm | ||||||||||||||||||
ソフトウェア仕様
Calibry Nest （ ３D解析ソフトウェア ）
- スキャンデータをレジストレーション処理してメッシュ化→3Dモデルに変換
- 写真データを利用してテクスチャ化
- Visual C++ Redistributable 2015 x64パッケージ
パソコン動作環境 （推奨スペック）
| OS | Windows 8.1/10 x64 | ||||||||||||||||
| プロセッサー | Intel Core i7 以上 | ||||||||||||||||
| メモリー | 32GB 以上 | ||||||||||||||||
| ビデオカード | 4GB, OpenGL 4.3 support 以上 | ||||||||||||||||
| USB | 3.0/3.1 | ||||||||||||||||
